Резервуары РГС (РГСП, РГСН)

Сортировать по:
Е-02-95
Е-02-95
Технические характеристики:
Длина: 13950мм
Ширина: 3000мм
Высота: 3100мм
Масса: 8100кг
Стоимость: 1 835 548 руб.
Подробное описание

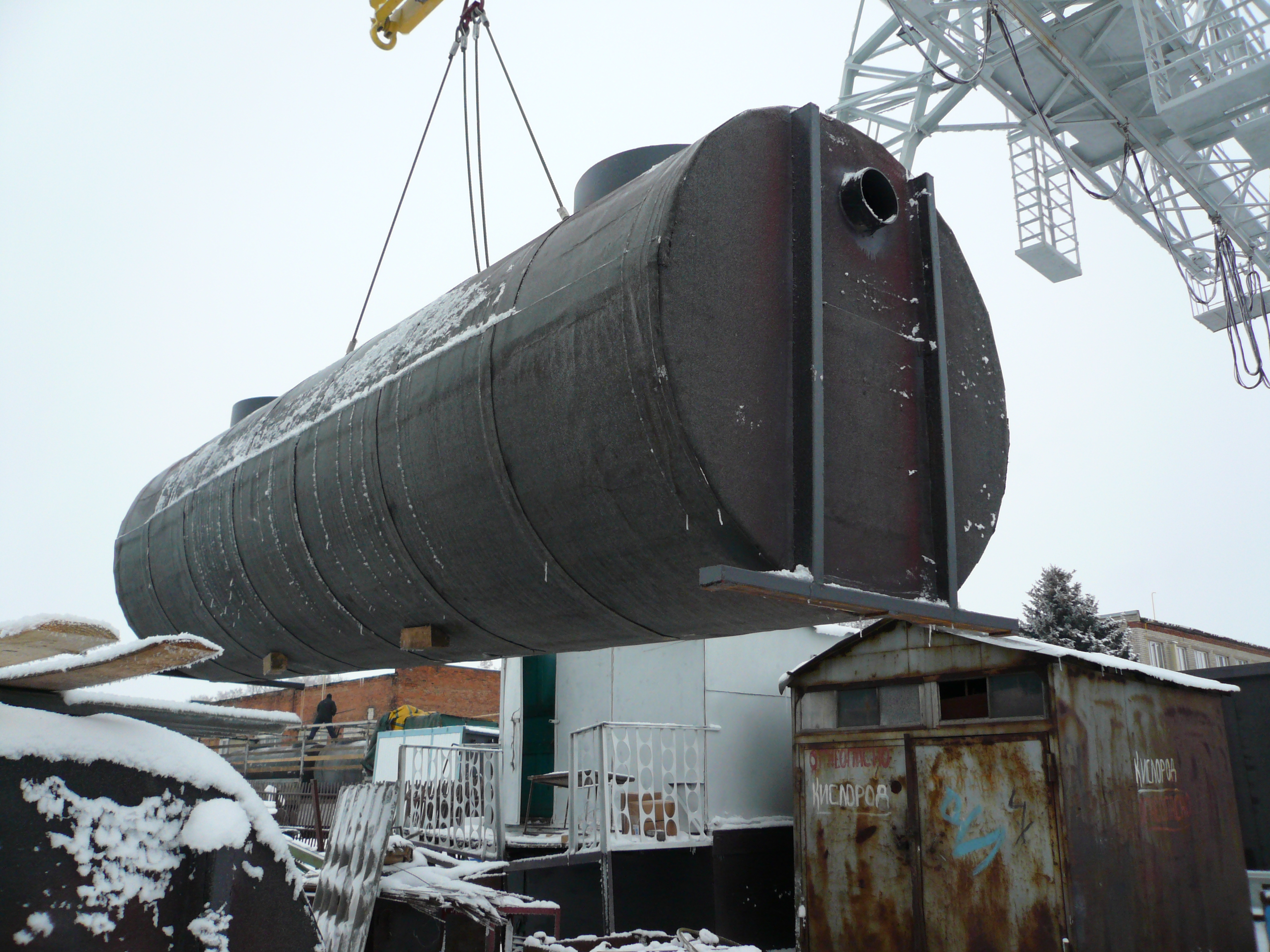

Е-02-85
Е-02-85
Технические характеристики:
Длина: 12450мм
Ширина: 3000мм
Высота: 3100мм
Масса: 7400кг
Стоимость: 1 676 921 руб.
Подробное описание
Е-02-75
Е-02-75
Технические характеристики:
Длина: 10950мм
Ширина: 3000мм
Высота: 3100мм
Масса: 6700кг
Стоимость: 1 518 293 руб.
Подробное описание
Е-02-65
Е-02-65
Технические характеристики:
Длина: 9450мм
Ширина: 3000мм
Высота: 3100мм
Масса: 6000кг
Стоимость: 1 359 666 руб.
Подробное описание
Е-02-54
Е-02-54
Технические характеристики:
Длина: 12450мм
Ширина: 2400мм
Высота: 2500мм
Масса: 5500кг
Стоимость: 1 246 360 руб.
Подробное описание
Е-02-47
Е-02-47
Технические характеристики:
Длина: 10950мм
Ширина: 2400мм
Высота: 2500мм
Масса: 4900кг
Стоимость: 1 110 393 руб.
Подробное описание
Е-02-40
Е-02-40
Технические характеристики:
Длина: 9450мм
Ширина: 2400мм
Высота: 2500мм
Масса: 4400кг
Стоимость: 997 088 руб.
Подробное описание
Е-02-34
Е-02-34
Технические характеристики:
Длина: 7950мм
Ширина: 2400мм
Высота: 2500мм
Масса: 3800кг
Стоимость: 861 122 руб.
Подробное описание
Е-02-27
Е-02-27
Технические характеристики:
Длина: 6450мм
Ширина: 2400мм
Высота: 2500мм
Масса: 3200кг
Стоимость: 725 155 руб.
Подробное описание
Е-02-20
Е-02-20
Технические характеристики:
Длина: 7750мм
Ширина: 1900мм
Высота: 2000мм
Масса: 2220кг
Стоимость: 503 076 руб.
Подробное описание
Е-02-10
Е-02-10
Технические характеристики:
Длина: 4450мм
Ширина: 1900мм
Высота: 2000мм
Масса: 1440кг
Стоимость: 326 319 руб.
Подробное описание

Резервуары горизонтальные стальные

Резервуар РГС — это емкость, которая применяется для хранения агрессивных и неагрессивных жидкостей на предприятиях по добыче и переработке нефтепродуктов, промышленных объектах. Они могут использоваться для постоянного и временного хранения, выдачи и измерения отпущенного объема.

Резервуары стальные горизонтальные для нефтепродуктов производится согласно госстандартов 17032-2010 и ГОСТ 34347-2017.

Технические особенности

По своей конструкции резервуар горизонтальный стальной представляет собой герметичный цилиндр с отверстиями для заливания и отпуска жидкостей. Он состоит из следующих частей:

Резервуар горизонтальный стальнойЛючки разных размеров и смотровые отверстия обустраиваются согласно с технической документацией на изготавливаемый резервуар. По отдельному заказу делаются  дополнительные конструктивные элементы для удобства использования и продления срока эксплуатации. К ним относятся:

Конфигурация днища резервуара зависит от давления жидкости, которая будет в нем храниться. Если давление не превышает 40 кПа, то днище имеет плоскую форму, до 70 кПа — днище изготавливается в виде конуса. Изделия, внутри которых давление превышает 70 кПа делаются с торцами в виде эллипса или сферы.

В зависимости от потребностей заказчика резервуар может иметь объем от 3 кум. м. до 100 куб. м. и более.

Разновидности стальных емкостей

Емкости для хранения нефтепродуктов делятся на два вида:

Также изделия делятся на несколько видов по особенностям конструкции:

Производство стальных емкостей

Производство стальных резервуаровДля изготовления резервуаров используются разные виды сталей в зависимости от планируемых условий эксплуатации:

Толщина стали зависит от размера резервуара и составляет от 4 и более мм. Корпус конструкции делается из отдельных обечаек, которые свариваются друг с другом. Сама обечайка изготавливается из стального листа или рулонной стали путем прокатки на прокатном стане через валки для придания цилиндрической формы.

Днище делается из сварной заготовки или лепестков, свариваемых друг с другом. Для соединения всех элементов днища используется электросварка на роликовом стенде. Благодаря этому полностью исключаются смещения деталей относительно друг друга во время соединения. При установке обечаек применяется центрирующее оборудование, после чего детали фиксируются сборочными ребрами. После сваривания они демонтируются.

Модель Объём, м3 Размеры LxDxH, мм Масса, кг
Резервуары горизонтальные Е-02-95 95 13950*3000*3100 8100
Резервуары горизонтальные Е-02-85 85 12450*3000*3100 7400
Резервуары горизонтальные Е-02-75 75 10950*3000*3100 6700
Резервуары горизонтальные Е-02-65 65 9450*3000*3100 6000
Резервуары горизонтальные Е-02-54 54 12450*2400*2500 5500
Резервуары горизонтальные Е-02-47 47 10950*2400*2500 4900
Резервуары горизонтальные Е-02-40 40 9450*2400*2500 4400
Резервуары горизонтальные Е-02-34 34 7950*2400*2500 3800
Резервуары горизонтальные Е-02-27 27 6450*2400*2500 3200
Резервуары горизонтальные Е-02-10 10 4450*1900*2000 1440

Защита от коррозии и теплоизоляция

Горизонтальные резервуары из стали эксплуатируются в грунте или на открытом воздухе. Поэтому подвергаются наружному воздействию агрессивных веществ, воды и кислорода, что приводит к появлению коррозии. Если не предпринять меры для антикоррозийной обработки, герметичность емкости может быть нарушена.

Защита от коррозии и теплоизоляция РГСДля предотвращения появления ржавчины поверхность стального цилиндра окрашивается в несколько слоев грунтами или эмалями. Таким же образом обрабатывается внутренняя поверхность, которая подвергается постоянному воздействию нефтепродуктов. Если резервуар эксплуатируется под землей, он покрывается защитой усиленного типа, чтобы избежать воздействия грунтовых вод.

При хранении нефтепродуктов с высокой вязкостью необходимо, чтобы внутри сохранялась высокая температура независимо от времени года. В противном случае из-за низкой текучести откачать или слить жидкость не получится.

В этом случае применяются специальные емкости:

Монтаж и эксплуатация горизонтальных резервуаров

Порядок установки резервуаров зависит от их типа:

  1. Наземные емкости устанавливаются на стальные опоры, размер которых рассчитывается в зависимости от объема резервуара. Сами опоры устанавливаются на бетонный фундамент, в котором заранее делаются закладные элементы. Это дает возможность полностью исключить контакт с грунтом, который вызывает быструю коррозию.
  2. Подземная установка. Монтаж производится в котлован на утрамбованную подушку. Глубина котлована рассчитывается так, чтобы вся емкость находилась ниже уровня промерзания почвы.

Где заказать

Вам нужны резервуары стальные горизонтальные цилиндрические? Обращайтесь за помощью в компанию «Техносфера». Мы изготовим для вас емкости нужных размеров с необходимым дополнительным оборудованием, обеспечим их доставку и монтаж на объекте.

Для связи со специалистом по работе с клиентами воспользуйтесь указанным на сайте телефоном.
