Фильтр-прессы для обезвоживания осадка

Фильтр-пресс для обезвоживания осадка используется для удаления жидкой составляющей из шлама и ила, который образуется на дне водоочистных сооружений. Его используют также на производственных предприятиях для удаления жидкости из технических стоков после использования воды в различных технологических процессах.

Популярность этих приспособлений для очистки канализационных стоков обусловлена большой скоростью и качеством удаления воды из шлама. Устройство может иметь дополнительный сгуститель ленточного типа. С его помощью обрабатываются осадки, где содержание влаги составляет более 97%. При использовании сгустителя эффективность работы устройства повышается за счет большей протяженности зоны, где происходит удаление воды.

Запросить техническое решение

Особенности конструкции и эксплуатации

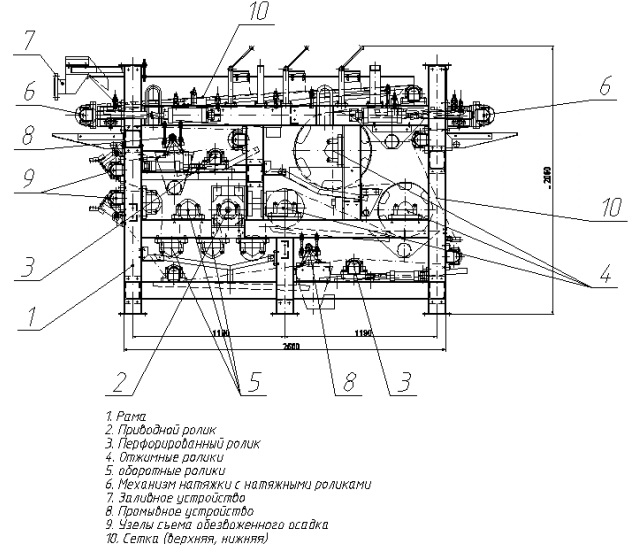

Ленточные фильтр-прессы для обезвоживания осадка используются для удаления воды из смеси, густота которой повышена до 5% с помощью других очистных приспособлений. Если пресс устанавливается для обработки незагущенного шлама, то перед ним устанавливается отдельный загуститель в виде надстройки над верхней частью оборудованиясхема пресса.

В результате получается компактное очистное сооружение комплексного действия, которое работает в полуавтоматическом режиме. Есть возможность автоматизировать процесс за счет использования компьютеризированных устройств.

Весь комплекс очистки промышленных стоков может состоять из следующих компонентов:

Конструктивно сам ленточный пресс для обезвоживания осадка имеет вид системы валов, между которыми натянуты две ленты.

Ленты в процессе работы постоянно промываются. Для распределения осадка по ленте и для снятия обезвоженного остатка с лент используются специальные ножи. Детали пресса изготавливаются из сплавов металлов, которые не подвержены или слабо подвержены коррозии. Нагружаемые валы делаются из углеродистой стали, которая сверху закрыта слоем полимера для предотвращения коррозии при контакте с водой.

Технические характеристики

Наименование параметра Норма для фильтра
Площадь поферхности фильтрования, м2 15
Ширина фильтровальных сеток, м:
- полная 1,5
- рабочая 1,3
Производительность по смеси осадка первичных
отстойников и активного ила при исходной кон-
центрации в суспензии твердой фазы до 5%,
м3/час
до 15
Влажность обезвоженного осадка, % 75 … 82
Температура суспензии, К (оС) 278 … 308 (+5 … +35)
Скорость
м/мин.
до 6
Расход промывной воды на регенерацию сеток,
3
м /час
до 12
Давление промывной воды, МПа Не менее 0,5
Пневмоцилиндр натяжной 40N2L100A0160XF
Пневмоцилиндр следящего ролика 40N2L63A0100XF
Мощность электродвигателя привода, кВт 2,2
Мотор-редуктор
Tramec HF 110-120-809-
1,5
Компрессор сжатого воздуха Q =200л/мин
Мощность электродвигателя компрессора сжатого
воздуха, кВт
1,5
Напряжение питания компрессора, В 220
Давление воздуха, создаваемое компрессором,
МПа
0,8
Давление воздуха в системе пневмоавтоматики,
МПа
0,4 – 0,6
Материал деталей, соприкасающихся с продуктом
сталь нержавеющая,
сталь оцинкованная,
резина ТМКЩ, вини-
пласт,
полиэфирное моново-
локно
Режим работы продолжительный
Габаритные размеры, мм:
- длина 3500
- ширина 2160
- высота 2060
Масса без компрессора и шкафа управления, кг 4000

Принцип действия оборудования

Пресс для обезвоживания осадка удаляет воду из шлама в непрерывном режиме. Схема его действия следующая:

  1. Осадок из очистного сооружения вместе с добавленным в его состав флокулянтом поступает на верхнюю ленту пресса, после чего равномерным слоем распределяется по всей его площади.
  2. При перемещении по ленте твёрдый осадок перемешивается с помощью рыхлителей, благодаря чему улучшается отток воды из него. Обезвоживание в этом случае происходит за счет действия силы притяжения.
  3. После гравитационного удаления воды из шлама удаляется до половины жидкости. Затем обрабатываемый осадок перемещается в клиновидную зону, где сходятся друг с другом верхняя и нижняя ленты. Здесь происходит механическое отделение воды от твердоых включений.
  4. В процессе отжима давление на шлам нарастает постепенно, что исключает разбрызгивание жидкости и выдавливание твердых включений по краям лент. Для улучшения водоотвода и ленты, и валы в клиновидной зоне имеют перфорацию.
  5. Для приложения максимального давления в ленточный пресс для обезвоживания осадка имеет несколько валов, диаметр которых постепенно уменьшается. Валы имеют определенную форму, чтобы поверхностное давление было направлено вдоль радиуса и по касательной к поверхности цилиндра.
  6. После обработки сухой остаток счищается с поверхности ленты специальным ножом. Он помещается в емкость, после чего утилизируется. Лента перед началом следующего цикла промывается от остатков кека.

Основные сферы применения

Ленточный фильтр-пресс для обезвоживания осадка применяется на любых промышленных производствах, где необходимо отделять влагу от твердого осадка или остатков нерастворенных веществ. После обработки на этом оборудовании остается осадок с малым содержанием воды, а отфильтрованная жидкость остается очень чистой.

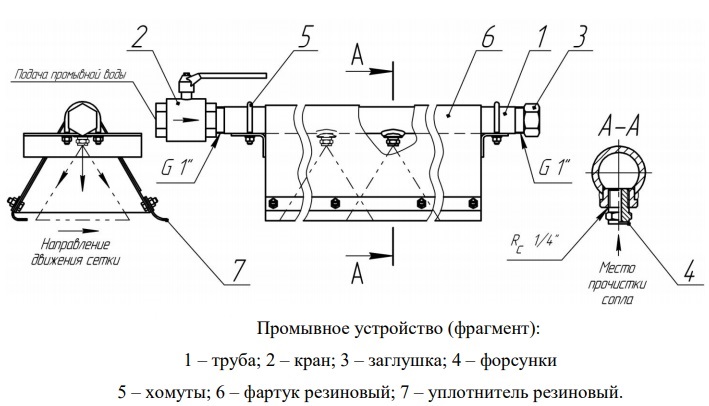

Очистные приспособления этого вида используются в таких сферахсхема очистки:

Особенности конструкции фильтр-пресса

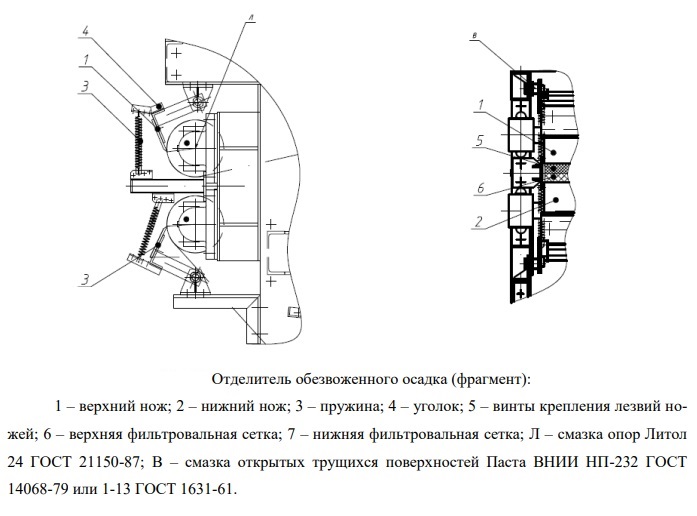

Популярность ленточного фильтр-пресса для обезвоживания осадка обусловлена следующими особенностями этого оборудованиясхема фильтрации :

Преимущества использования приспособления

Применение пресс-фильров для очистки дает следующие плюсы:

Где приобрести

Вам нужен пресс для обезвоживания осадка? Купить оборудование с нужными характеристиками можно в компании «Техносфера». Для оформления заказа и получения консультаций свяжитесь с нашими менеджерами или заполните форму обратной связи на сайте.
