Очистка ливневых вод

Очистка ливневых вод
КЛЮЧ.Н 10-О
КЛЮЧ.Н 10-О
Стоимость от: 2 297 603 руб. (с НДС)
Заказать оборудование
КЛЮЧ.Н 20-О
КЛЮЧ.Н 20-О
Стоимость от: 3 575 700 руб. (с НДС)
Заказать оборудование
КЛЮЧ.Н 5-О
КЛЮЧ.Н 5-О
Стоимость от: 1 615 917 руб. (с НДС)
Заказать оборудование
КЛЮЧ.Н 1-О
КЛЮЧ.Н 1-О
Стоимость от: 549 979 руб. (с НДС)
Заказать оборудование
КЛЮЧ.Н 2-О
КЛЮЧ.Н 2-О
Стоимость от: 877 317 руб. (с НДС)
Заказать оборудование
КЛЮЧ.П 20-О
КЛЮЧ.П 20-О
Стоимость от: 2 507 000 руб. (с НДС)
Заказать оборудование
КЛЮЧ.П 2-О
КЛЮЧ.П 2-О
Стоимость от: 881 240 руб. (с НДС)
Заказать оборудование
КЛЮЧ.П 5-О
КЛЮЧ.П 5-О
Стоимость от: 1 728 910 руб. (с НДС)
Заказать оборудование
КЛЮЧ.П 10-О
КЛЮЧ.П 10-О
Стоимость от: 1 798 500 руб. (с НДС)
Заказать оборудование
КЛЮЧ.П 1-О
КЛЮЧ.П 1-О
Стоимость от: 580 848 руб. (с НДС)
Заказать оборудование
КЛЮЧ.П 5
КЛЮЧ.П 5
Стоимость от: 1 395 849 руб. (с НДС)
Заказать оборудование
КЛЮЧ.Н 20
КЛЮЧ.Н 20
Стоимость от: 3 104 437 руб. (с НДС)
Заказать оборудование
КЛЮЧ.Н 10
КЛЮЧ.Н 10
Стоимость от: 1 826 404 руб. (с НДС)
Заказать оборудование
КЛЮЧ.Н 5
КЛЮЧ.Н 5
Стоимость от: 1 262 598 руб. (с НДС)
Заказать оборудование
КЛЮЧ.Н 2
КЛЮЧ.Н 2
Стоимость от: 669 467 руб. (с НДС)
Заказать оборудование
КЛЮЧ.Н 1
КЛЮЧ.Н 1
Стоимость от: 440 009 руб. (с НДС)
Заказать оборудование
КЛЮЧ.П 20
КЛЮЧ.П 20
Стоимость от: 2 234 500 руб. (с НДС)
Заказать оборудование
КЛЮЧ.П 10
КЛЮЧ.П 10
Стоимость от: 1 596 850 руб. (с НДС)
Заказать оборудование
КЛЮЧ.П 2
КЛЮЧ.П 2
Стоимость от: 745 996 руб. (с НДС)
Заказать оборудование
КЛЮЧ.П 1
КЛЮЧ.П 1
Стоимость от: 497 631 руб. (с НДС)
Заказать оборудование
КЛЮЧ.П21Пр2
КЛЮЧ.П21Пр2
Стоимость от: 784 068 руб. (с НДС)
Заказать оборудование
КЛЮЧ.П30Пр2
КЛЮЧ.П30Пр2
Стоимость от: 896 610 руб. (с НДС)
Заказать оборудование
КЛЮЧ.П50Пр2
КЛЮЧ.П50Пр2
Стоимость от: 967 094 руб. (с НДС)
Заказать оборудование
КЛЮЧ.П75Пр2
КЛЮЧ.П75Пр2
Стоимость от: 1 064 459 руб. (с НДС)
Заказать оборудование
КЛЮЧ.П290Пр2
КЛЮЧ.П290Пр2
Стоимость от: 2 883 918 руб. (с НДС)
Заказать оборудование
КЛЮЧ.П110Пр2
КЛЮЧ.П110Пр2
Стоимость от: 1 711 160 руб. (с НДС)
Заказать оборудование
КЛЮЧ.П180Пр2
КЛЮЧ.П180Пр2
Стоимость от: 2 627 707 руб. (с НДС)
Заказать оборудование
КЛЮЧ.П250Пр2
КЛЮЧ.П250Пр2
Стоимость от: 2 805 331 руб. (с НДС)
Заказать оборудование
КЛЮЧ.П350Пр2
КЛЮЧ.П350Пр2
Стоимость от: 3 157 750 руб. (с НДС)
Заказать оборудование
КЛЮЧ.П7Пр1
КЛЮЧ.П7Пр1
Стоимость от: 417 115 руб. (с НДС)
Заказать оборудование

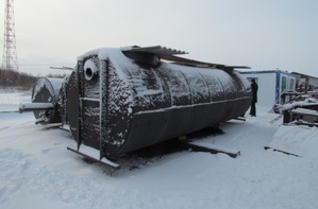

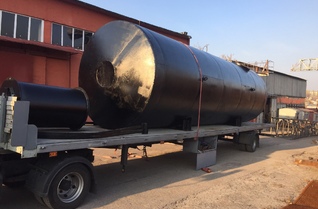

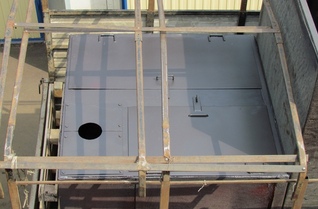

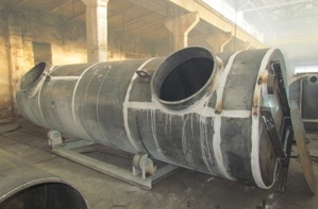

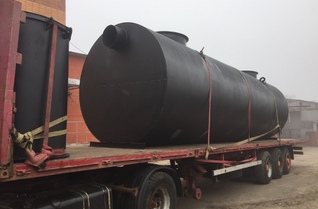

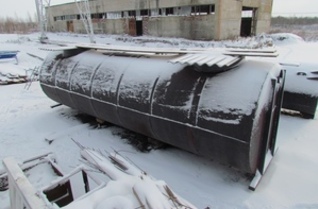

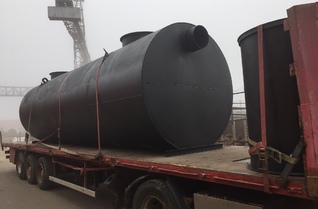

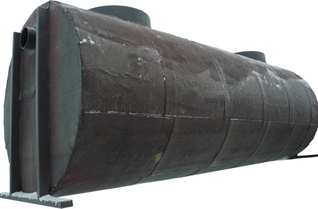

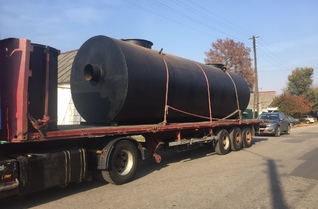

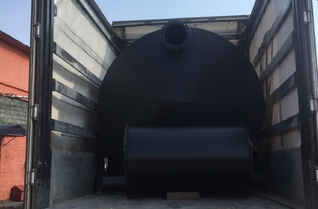

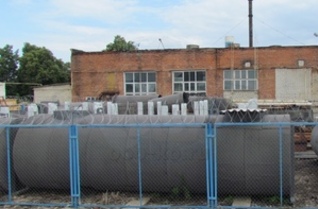

Технические характеристики подземных самотечных установок очистки ливневых сточных вод "Ключ.П-Пр"

Модель Производительность м.куб./час Количество блоков Размеры LxDxH*, мм Масса, кг
КЛЮЧ.П7Пр1 7 1 4200 х 1500 х 1630 2650
КЛЮЧ.П21Пр2 21 2

6700 х 1500 х 1630

3300 х 1500 х 1630

2700

1955**

КЛЮЧ.П30Пр2 30 2

7400 х 1500 х 1630

3700 х 1500 х 1630

2050

2200**

КЛЮЧ.П50Пр2 50 2

7700 х 1500 х 1630

4200 х 1500 х 1630

2200

2570**

КЛЮЧ.П75Пр2 75 2

8500 х 1500 х 1630

5200 х 1500 х 1630

2330

3135**

КЛЮЧ.П110Пр2 110 2

9200 х 1900 х 2040

5200 х 1900 х 2040

4400

5664**

КЛЮЧ.П180Пр2 180 2

8200 х 2400 х 2550

8200 х 2400 х 2550

5100

11500**

КЛЮЧ.П250Пр2 250 2

7700 х 2480 х 2500

9200 х 2400 х 2500

6100

13700**

КЛЮЧ.П290Пр2 290 2

9000 х 2400 х 2550

9200 х 2400 х 2550

5600

13080**

КЛЮЧ.П350Пр2 350 2

10200 х 2400 х 2550

10200 х 2400 х 2550

6000

15090**

          * - без учета оголовков.

          ** - с учетом сорбционной загрузки.

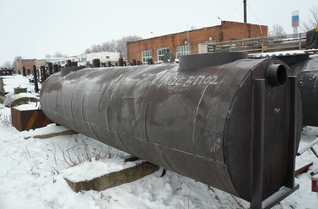

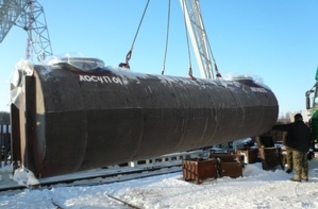

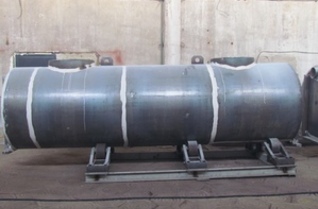

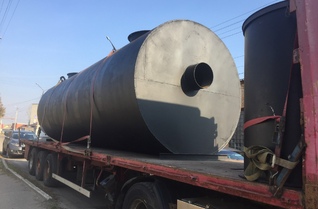

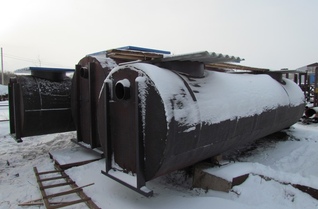

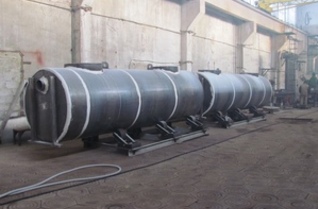

Краткая технология очистки ливневых сточных вод (прямоточная схема)

Сточная вода по канализационным сетям с территории водосбора направляется в разделительный колодец. Сток, превышающий расчетный, считается условно чистым и сбрасывается без очистки.

Загрязненный сток самотеком поступает на установку КЛЮЧ.П-Пр2.

Установка «КЛЮЧ.П-Пр2» включает в себя: 1

Таким образом, очистка сточных вод осуществляется при прохождении стоками двух зон установки «КЛЮЧ.П-Пр2». Движение воды по зонам самотечное за счет разницы уровней воды на входе и выходе.

Простота конструкции установки «КЛЮЧ.П-Пр2» позволяет минимизировать затраты на обслуживание. Установка не требует внешних источников энергии, не требует автоматизации, так как процесс основан на самотечном движении жидкости. Блоки установки монтируются на монолитную фундаментную плиту с анкеровкой к плите с засыпкой и уплотнением грунта.

На начальном этапе очистки сточная вода направляется в песколовку-нефтеловушку, где в результате гравитационного отстаивания освобождается от основной массы взвешенных веществ.

Песколовка-нефтеловушка оснащена коалесцирующими элементами, работающими по принципу сепарации нефтепродуктов при тонкослойном изливе.

Для удаления нефтепродукта из нефтеуловителя используется нефтесорбирующий бон, предназначенный для постоянного и долговременного сбора отделенного нефтепродукта.

После его полного заполнения погружной бон меняется на новый.

Нефтесорбирующий бон является надежной, эффективной, простой в обслуживании, экологически безопасной и экономически приемлемой системой очистки вод от опасного нефтяного загрязнения.

Очищенная от основной массы загрязнений сточная вода доочищается на сорбционном фильтре. Сорбционный фильтр предназначен для удаления из сточных вод растворенных органических и неорганических примесей на финишной ступени очистки.

Установка монтируется ниже уровня земли ниже глубины промерзания грунта на заранее подготовленную бетонную площадку с креплением к закладным элементам фундамента, выставляются строго по уровню.

Оголовок оборудования должен выступать на 150-200 мм над землей.

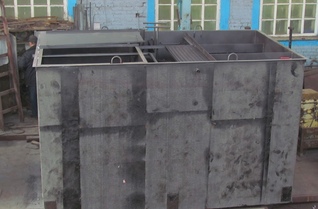

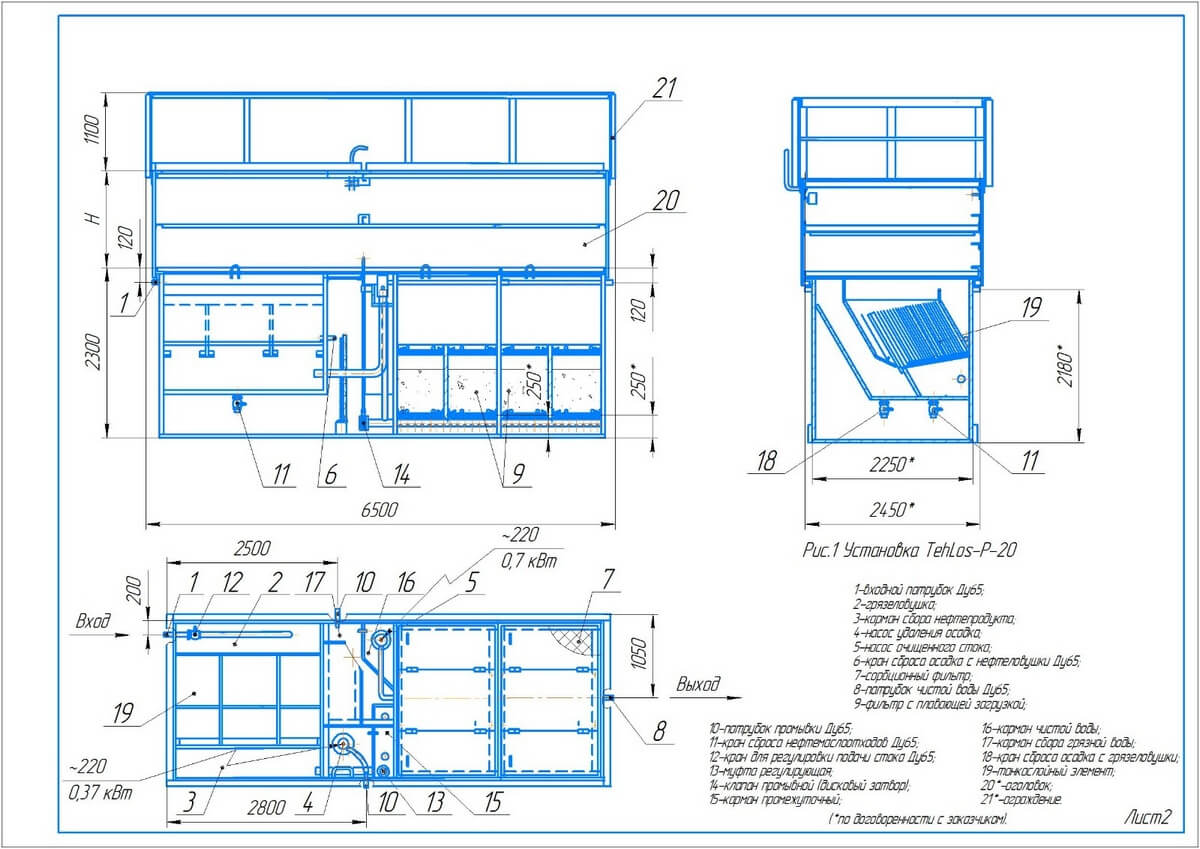

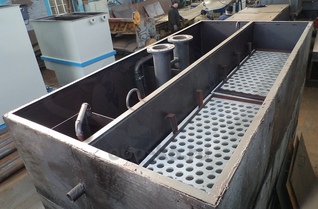

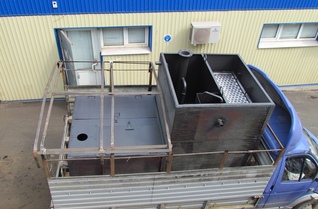

Технические характеристики подземных блочных установок очистки ливневых сточных вод "Ключ.П"

Модель Производительность м.куб./час Масса*, кг Размеры LxBxH*, мм Установленная мощность, кВт
КЛЮЧ.П 1 1 1250 1610 х 1310 х 2310 0.25
КЛЮЧ.П 1-О** 1 1270 1610 х 1310 х 2310 0.29
КЛЮЧ.П 2  2 1340 1610 х 1610 х 2310 0.25
КЛЮЧ.П 2-О** 2 1360 1610 х 1610 х 2310 0.34
КЛЮЧ.П 5 5 2460 3225 х 1610 х 2310 0.37
КЛЮЧ.П 5-О** 5 2500 3225 х 1616 х 2310 0.67
КЛЮЧ.П 10 10 4400 4000 х 2400 х 2300 1.1
КЛЮЧ.П 10-О** 10 4500 4950 х 2450 х 2300 1.72
КЛЮЧ.П 20 20 6000 6500 х 2450 х 2300 1.1
КЛЮЧ.П 20-О** 20 7293 7960 х 2450 х 2300 2.7

          * - без учета оголовков.

          ** - с блоком обеззараживания "О".

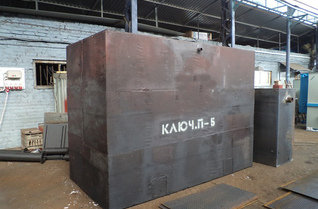

Краткая технология очистки ливневых сточных вод (подземное размещение с накопительной емкостью)

Сточная вода по канализационным сетям направляется в разделительный колодец.

Сток, превышающий расчетный, считается условно чистым и сбрасывается без очистки.

Загрязненный сток поступает в аккумулирующую емкость. В аккумулирующей емкости происходит предварительное отстаивание сточных вод перед подачей на установку очистки сточных вод.

Из аккумулирующих емкостей сточная вода поступает в приемный колодец, откуда погружным насосом подается на установку «КЛЮЧ.П».

Установка «Ключ.П» включает в себя:

Установка работает следующим образом: сточная вода посредством погружного насоса, устанавливаемого в приемном колодце, подается через патрубок  в песколовку и тонкослойные блоки , где в результате тонкослойного отстаивания освобождается от основной массы нефтепродуктов и взвешенных частиц. Нефтепродукты удаляются в нефтесборники, опорожняемые вручную по мере необходимости через фланцы обслуживания. Накопившийся осадок так же удаляется через фланцы обслуживания вакуумными (ассенизационными) машинами.

Предварительно очищенная вода попадает в фильтр с плавающей загрузкой. Фильтрация воды производится в направлении снизу вверх.

Прошедшая фильтр с плавающей загрузкой  вода попадает в сорбционный фильтр, где происходит окончательная доочистка стока до норм сброса. Фильтрация воды производится в направлении снизу вверх.

Далее очищенный сток поступает в карман и отводится из установки через патрубок самотечно или напорно насосом.

Часть прошедшей фильтр с плавающей загрузкой воды поступает в отсек.

Промывка фильтров с плавающей загрузкой осуществляется обратным током промывной воды из отсека через фильтр с плавающей загрузкой в тонкослойный блок, откуда промывная вода и осадок из песколовки удаляется вакуумными (ассенизационными) машинами через фланцы обслуживания.

Установка «Ключ» монтируется ниже уровня земли ниже глубины промерзания на заранее подготовленную бетонную площадку с креплением к закладным элементам фундамента, выставляются строго по уровню.

Оголовок оборудования должен выступать на 150-200 мм над землей.

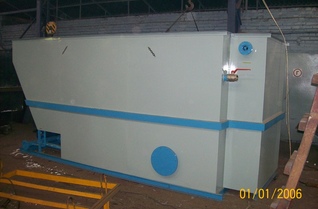

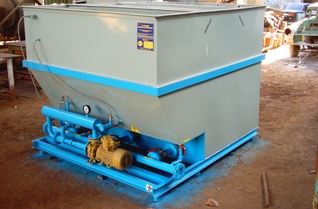

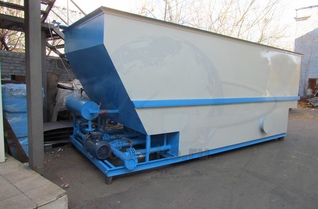

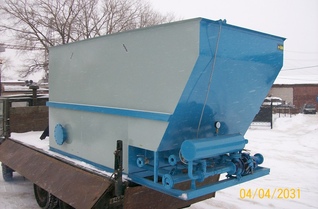

Технические характеристики наземных блочных установок очистки ливневых сточных вод "Ключ.Н"

Модель Производительность м.куб./час Масса*, кг Размеры LxBxH*, мм Установленная мощность, кВт
КЛЮЧ.Н 1 1 1290 1980 х 1190 х 1850 1.75
КЛЮЧ.Н 1-О* 1 1350 2200 х 1190 х 1850 2.06
КЛЮЧ.Н 2  2 1600 2430 х 1400 х 1850 1.75
КЛЮЧ.Н 2-О* 2 1650 2700 х 1400 х 1850 2.06
КЛЮЧ.Н 5 5 2650 2600 х 2200 х 1850 5.85
КЛЮЧ.Н 5-О* 5 2700 2800 х 2200 х 1850 6.13
КЛЮЧ.Н 10 10 3000 5030 х 2300 х 2300 8.3
КЛЮЧ.Н 10-О* 10 3150 5500 х 2300 х 2300 8.85
КЛЮЧ.Н 20 20 3220 6030 х 2300 х 2300 11.02
КЛЮЧ.Н 20-О* 20 3300 6030 х 2300 х 2300 13.22

          * - с блоком обеззараживания "О".

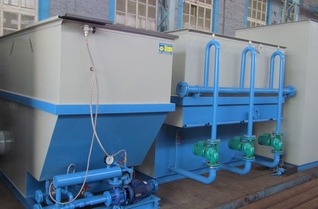

Краткая технология очистки ливневых сточных вод (размещение наземное с накопительной емкостью)

Сточная вода по канализационным сетям направляется в разделительный колодец.

Сток, превышающий расчетный, считается условно чистым и сбрасывается без очистки.

Загрязненный сток поступает в аккумулирующую емкость. В аккумулирующей емкости происходит предварительное отстаивание сточных вод перед подачей на установку очистки сточных вод.

Из аккумулирующих емкостей сточная вода поступает в приемный колодец, откуда погружным насосом подается на установку «КЛЮЧ.Н».

Установка «Ключ.Н» включает в себя:

В первой стадии очистки применен метод напорной флотации. Процесс флотации происходит в две ступени:

Флотошлам самотеком удаляется по желобу в декантатор (отстойник), где пена разрушается. Загрязнения, находящиеся в пене, выпадают на дно декантатора, а отстоявшаяся вода отводится в сборную емкость через коллектор. Удаление накопившихся загрязнений из декантатора производится через кран. Оставшийся объем очищенного стока через муфты регулирования уровня  флотатора поступает в распределительный карман  и из кармана подается на доочистку под загрузку фильтра ФПЗ. Направление фильтрования – снизу-вверх.

Фильтр ФПЗ разбит на две секции. Сток, прошедший через фильтрующую загрузка ФПЗ, собирается в надфильтровом пространстве и поступает на сорбционную ступень очистки, где происходит окончательная доочистка стока до норм сброса. Направление фильтрования – сверху-вниз.

Очищенный сток через сборник подается в карман очищенного стока  и отводится в согласованное место сброса.
